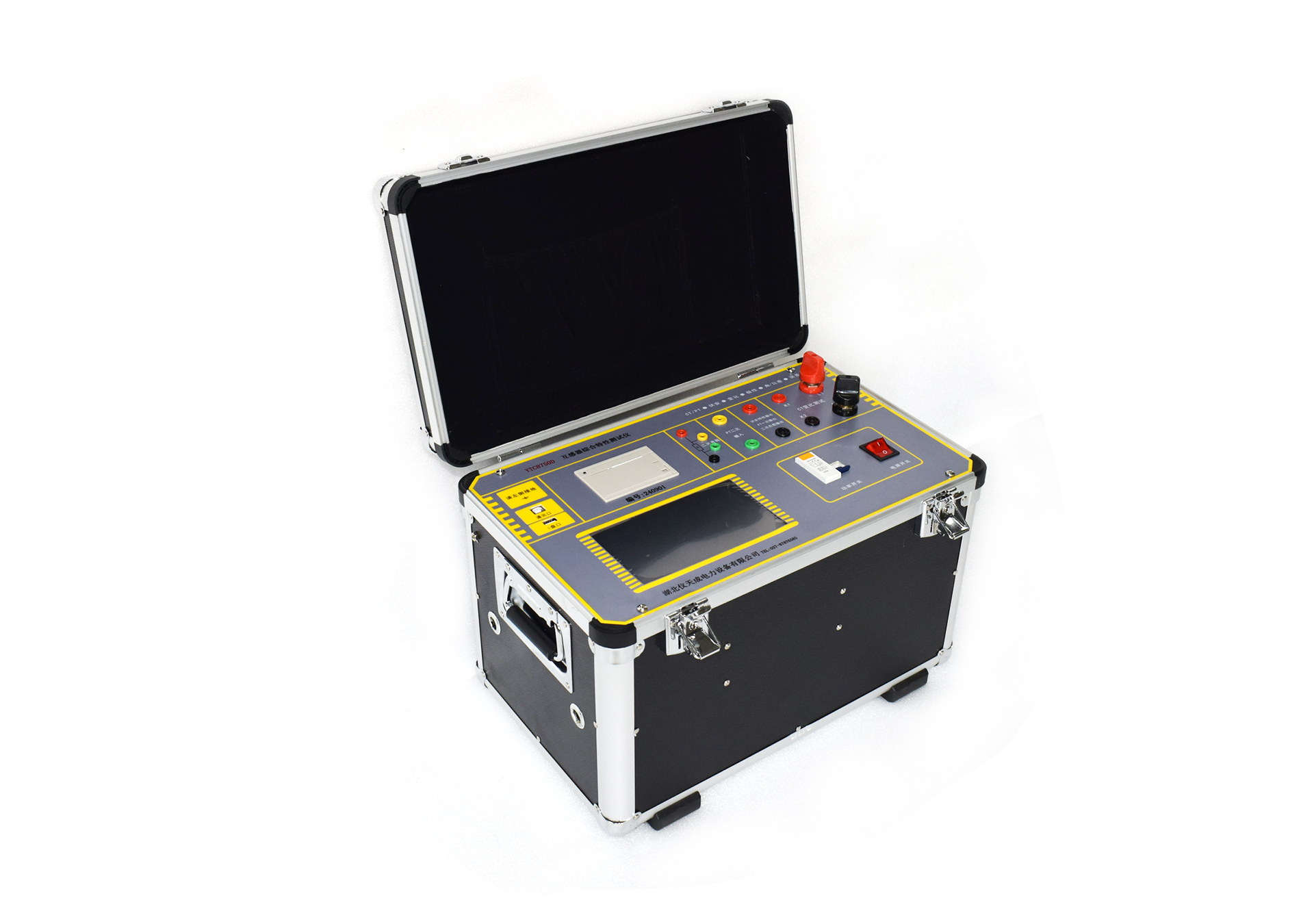

互感器作為我們電力系統中重要的電力設備，我們時常會需要對其伏安特性情況進行測試，這時候我們就會利用到互感器綜合特性測試儀了，那么這款儀器的主要特點以及技術參數是怎樣的呢？今天小編主要給大家介紹一下。
全自動互感器綜合測試儀以 “極簡操作、全程自動化” 為核心優勢，大幅簡化互感器檢測流程，具體特性如下：
1.全自動檢測，告別人工干預：僅需在設備界面輸入互感器額定參數（如變比、額定電壓等），儀器即自動啟動全程檢測。過程中實時記錄數據，同步完成變比極性判斷、伏安特性曲線繪制與計算，最終直觀呈現結果。徹底省去傳統檢測中人工換線、手動調壓、數據整理及曲線描點等繁瑣操作，有效規避人為誤差。
2.低門檻操作，適配現場需求：采用極簡操作邏輯與接線方式，無需專業人員長時間培訓即可上手。通過簡化流程、降低勞動強度，顯著提升檢測效率，尤其適用于變電站、電力工程現場等復雜環境，能高效滿足快速檢測需求，大幅縮短現場工作時長。
1.測試用途：保護類 / 計量類電流互感器（CT）、保護類電壓互感器（PT）
2.輸入電源：電壓：AC 220V ±10%；頻率：50Hz ±10%；最大功率：5KVA
3.CT 伏安特性：最大輸出電壓：0~2500V（3000V 為選配）；最大輸出電流：20A；精度：±0.5%
4.CT 變比檢測：最大測試電流：0~600A（1000A 為選配）；最大測試電壓：0~7V；精度：±0.5%
5.PT 伏安特性：最大輸出電壓（安全設限）：0~500V；最大輸出電流：20A；精度：±0.5%
6.PT 變比檢測：最大測試電壓：0~2500V（3000V 為選配）；精度：±0.5%
7.比差測量：精度：±0.5%
8.相位測量：精度：±3 分鐘（角度單位）
9.直阻測量：測量范圍：0~20Ω；精度：0.5%
10.一次通流測試：通流范圍：0~200A；持續時間：5 分鐘
11.二次耐壓測試：耐壓范圍：0~2500V；持續時間：5 分鐘
互感器伏安特性變比綜合測試儀操作自動化，能對眾多參數進行測試，是一款主要用于對保護類、計量類CT/PT進行自動測試，適用于實驗室也適用于現場檢測的優良電力檢測設備。
